日本のレーザー環境をより安全に 株式会社大興製作所 【KENTEK正規代理店】

レーザー遮光ウィンドウ(レーザー保護ウィンドウ)別ページ

ACRX-6NDY レーザー遮光(保護)ウインドウ


acrx-6ndy

Nd:YAG、ファイバーレーザーに対応したスタンダードなレーザー遮光(保護)ウインドウ。
可視域の透過率が70%と高いので明るく見やすいタイプです。



 ▶ 適合波長/OD値
  • 200-400nm / OD 4以上
  • 808-1090nm / OD 3
  • 840-1070nm / OD 6以上
  • 1064nm / OD 7以上
  • 9000-10600nm / OD 5以上

  • 可視光透過率:約 70%
  • ウインドウカラー:グリーン
  • 材質:アクリル
  • 厚み: 約t3.2mm
  • 認証:ANSI Z136 / 米レーザー安全規格
       CE 12254 / EU レーザー遮光スクリーン安全要件
       CE 60825 / EU レーザー製品の安全性
  • REACH準拠
  • RoHS準拠
  • アメリカ製

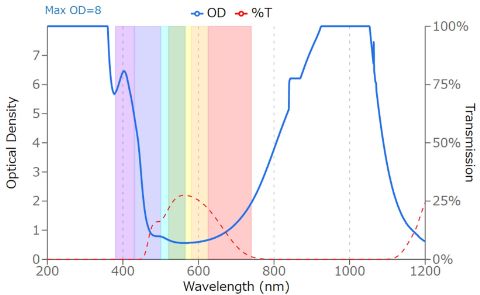

レーザー遮光ウィンドウacrx-6ndy

透過率

OD 1 :10%
OD 2 : 1%
OD 3 : 0.1%
OD 4 : 0.01%
OD 5 : 0.001%
OD 6 : 0.0001%
OD 7 : 0.00001%
OD 8 : 0.000001%



型 番 サイズ 価 格
 ACRX-6NDY-A   t 3.2mm × 304.8mm × 304.8mm  ¥28,800
(税込¥31,680)
カートボタン
ACRX-6NDY-B t 3.2mm × 304.8mm × 609.6mm ¥51,200
(税込¥56,320)
カートボタン
ACRX-6NDY-C t3.2mm × 609.6mm × 609.6mm ¥95,000
(税込¥104,500)
カートボタン
ACRX-6NDY-D t3.2mm × 609.6mm × 914.4mm ¥124,700
(税込¥137,170)
カートボタン
ACRX-6NDY-E t3.2mm × 914.4mm × 1219.2mm ¥244,700
(税込¥269,170)
カートボタン
- - -
- - -
ACRX-6NDY-G カスタムサイズ
(最大 914.4mm × 1219.2mm)
お見積もり

※ 【規格サイズ】 外形公差:±3.2mm 、厚み公差:±0.4mm




▶ 成形加工

ご要望に応じて様々な形状、寸法、穴あけ加工も対応しております。お気軽にお問い合わせください。

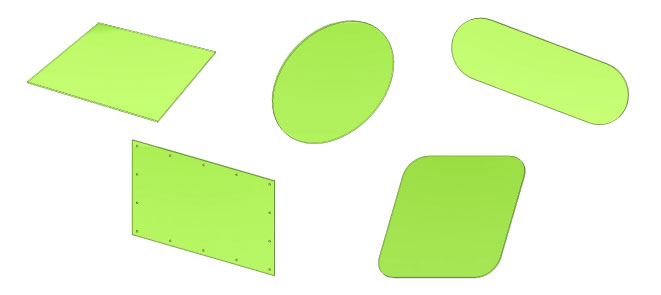

レーザー遮光ウィンドウ 成形加工例

―ご注意―

  • 必ずお使いのレーザーの波長に適合したウインドウをご利用ください。
  • 本製品はレーザーの散乱光の漏洩を防ぐためのものです。長時間ハイパワーのレーザーの照射に耐えられるわけではありません。
  • 損傷が発生した場合や大きなレーザーエネルギーを受けた場合は性能を著しく損なう場合がございますので、そのまま本製品を使用しないでください。
  • 本製品を通しての場合も絶対にレーザー光を直接見ないでください。遮光ウインドウ越しでも眼への直接照射は重大な事故につながる場合があります。
  • レーザー発振状況下ではレーザー遮光ウインドウの有無にかかわらず必ずレーザー保護メガネを着用してください。
  • 本製品は外部へのレーザー光の漏洩を防ぐことで安全性を高めるための商品ですが、人体(眼など)やその他の物の安全を保証するものではありません。

※ウインドウの色は実際の製品と多少異なる場合がございます。
※商品のデザイン、仕様、外観、価格は予告なく変更する場合がありますのでご了承ください。
