レーザーアライメントペーパー(バーンペーパー)

レーザーアライメントペーパー(バーンペーパー)


KENTEKのZAP-ITは業界標準のレーザー感熱紙です。
紫外から赤外まで幅広いスペクトル (190-10,600nm)に対応し、ビームエキスパンダー、レンズ、アパーチャ、アッテネータ、パワー測定機器などのレーザアクセサリのアライメントに使用されています。

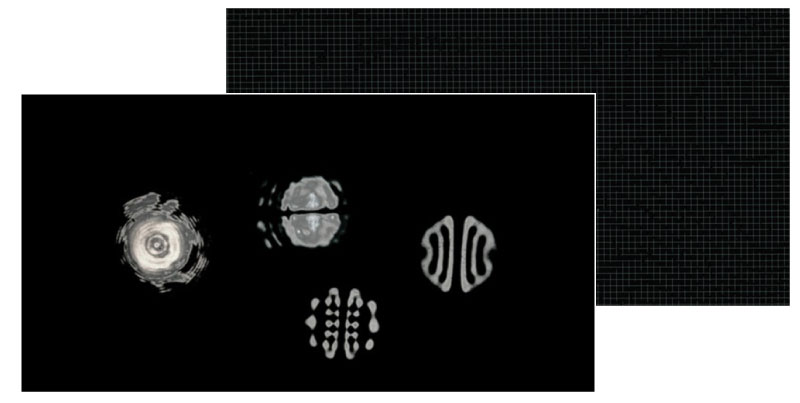

無地タイプはビームの形状が細かなところまで確認することに向いており、方眼タイプは2mm間隔の方眼線が引いてあるためビームのサイズが簡単に読み取れます。

レーザーウインドウブロック

特 徴


  • UVからIRまで幅広い波長に対応
  • ビームが照射された場所にビーム形状が記録されます

用 途


  • ミラーの調整精度の確認
  • ビーム・モード(Energy Distribution)、ビーム品質の確認
  • 漏れ光の確認
  • ビーム拡散角
  • ビーム・パス上の光学系損傷の確認

ZAP-ITの記録を日々記録することによりビーム品質などの変化が確認でき評価にお使いいただけます。
また設置時の記録を保存することで問題発生時に簡単な性能チェックが可能です。

仕 様


  • 感応波長:190 ~ 10,600nm
  • パルス幅:1ns ~ 30ms
  • パワーレンジ:5mJ/㎠ ~ 20J/㎠
  • 使用するレーザーが連続波(CW)の場合、Qスイッチ、メカニカル・チョッパー、またはレーザーの素早いオン/オフで擬似的にパルスを作り使用できます。

使用例


調整NG 調整OK バーン(記録)例
レーザーアライメントペーパー使用例NG レーザーアライメントペーパー使用例NG レーザーアライメントペーパー使用例NG レーザーアライメントペーパー使用例NG レーザーアライメントペーパー使用例NG レーザーアライメントペーパー使用例NG
3ms Pulse 3ms Pulse 7ns Pulse 70ns Pulse 70ns Pulse 10ms Pulse
0.1J 5J 3mJ 90mJ 310mJ 20J
zap-it使用例zap-it-G使用例



製品 / 価格リスト


- 品 番 品 名 タイプ サイズ(mm) 入り数 価 格(税抜)

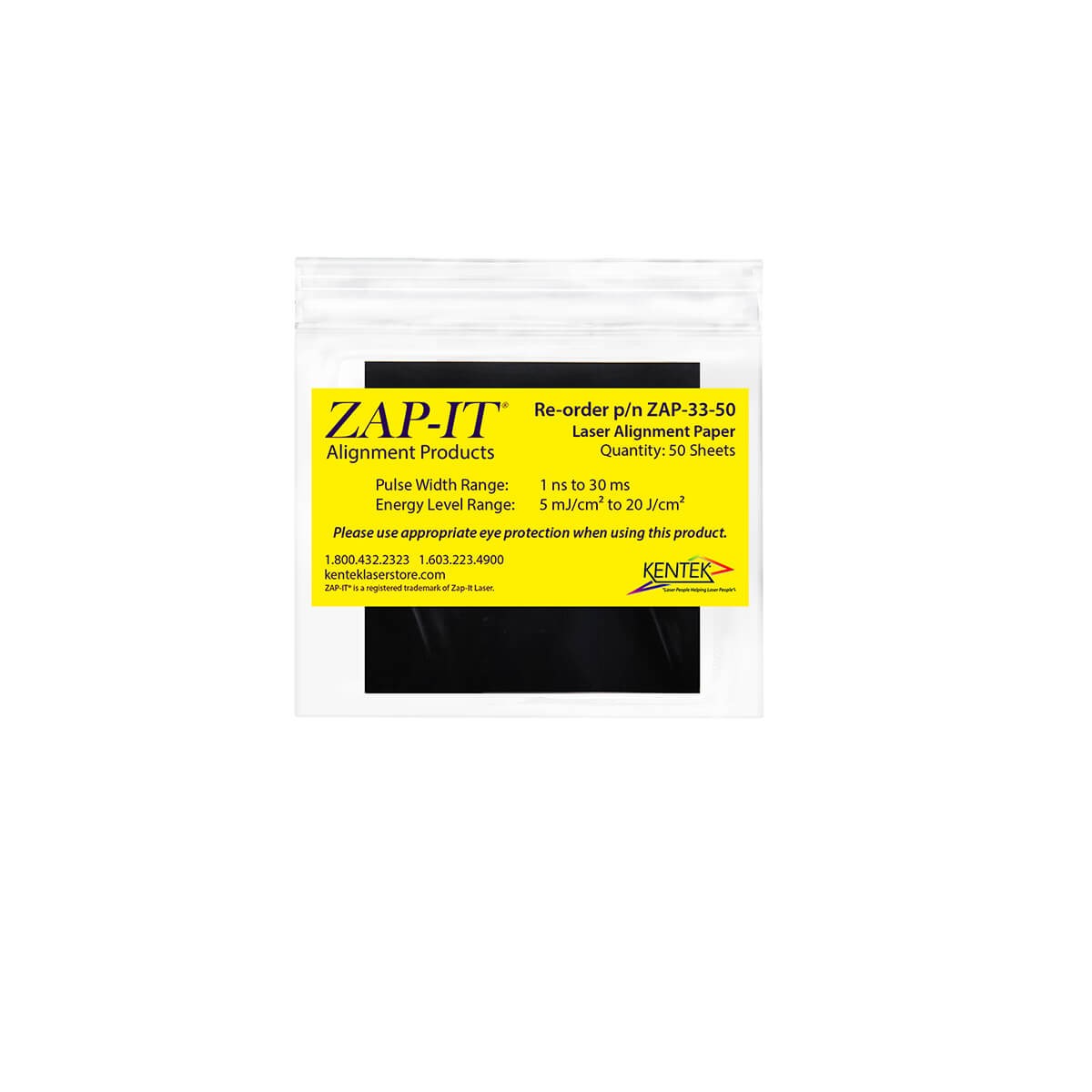

zap-33-50 ZAP-33-50 アライメントペーパー
3×3(インチ)
無地 76.2 × 76.2(mm)
厚み 約0.25mm
50枚 8,600円
(税込 9,460円)
カートボタン

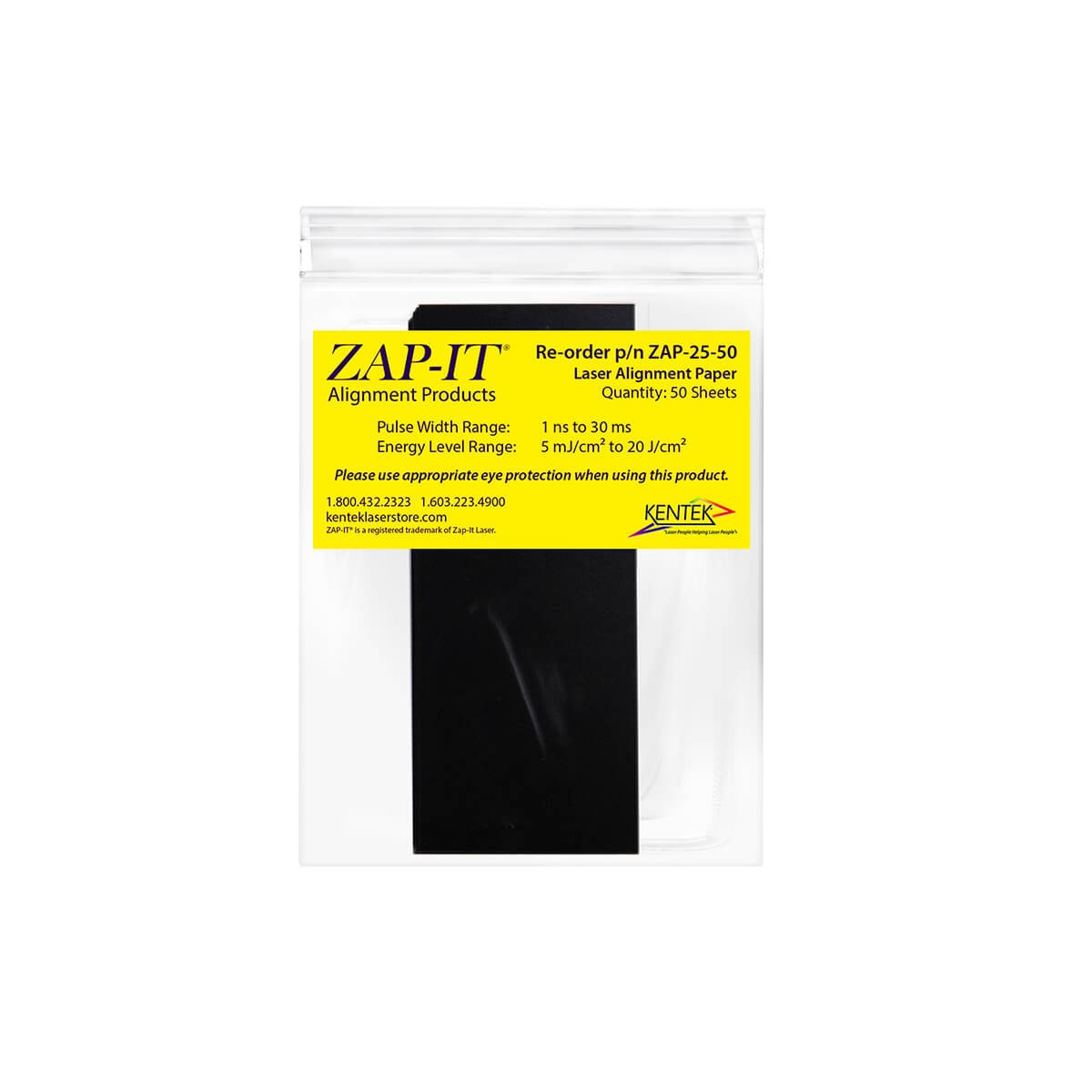

zap-25-50 ZAP-25-50 アライメントペーパー
2×5(インチ)
無地 50.8 × 127(mm)
厚み 約0.25mm
50枚 11,600円
(税込 12,760円)
カートボタン

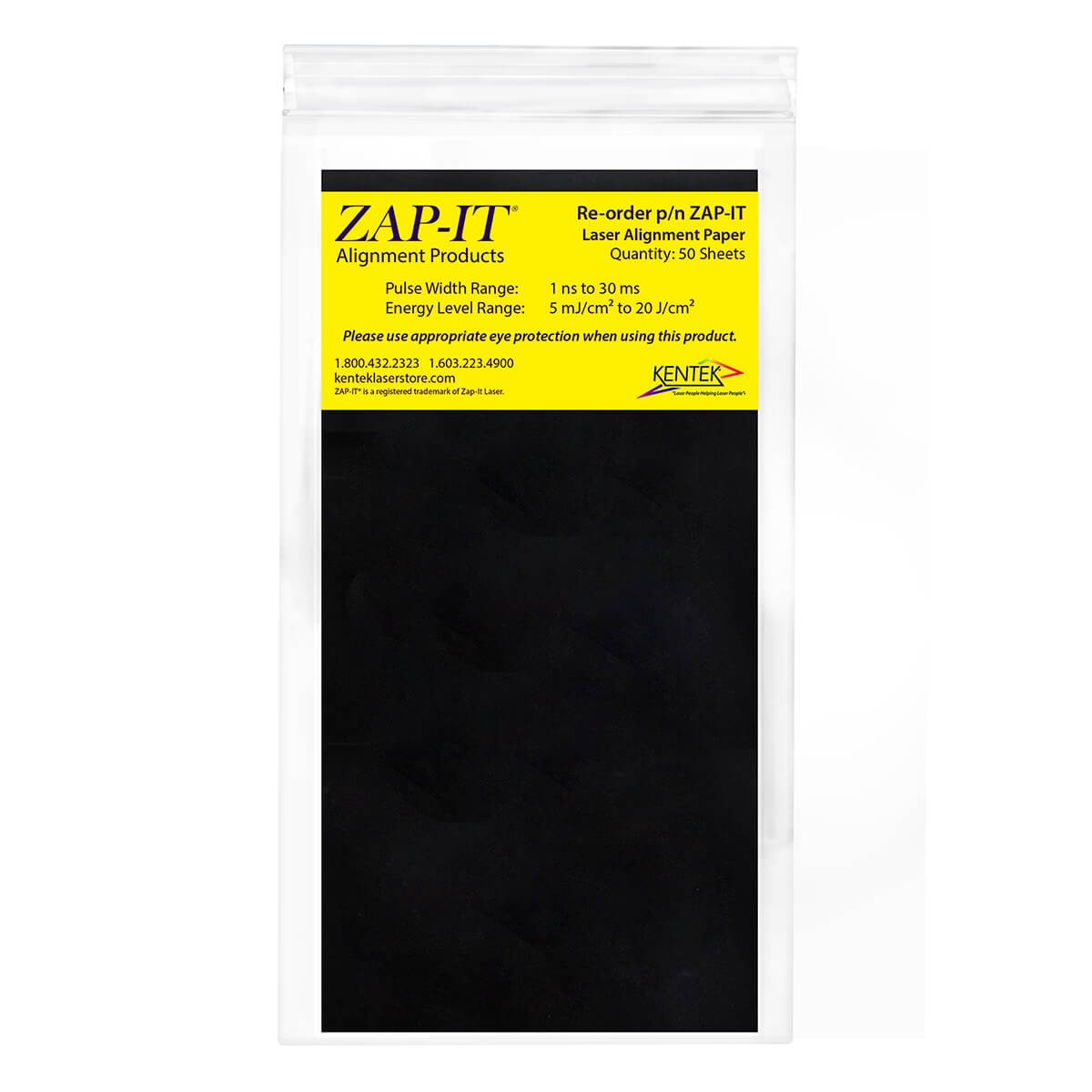

zap-it ZAP-IT アライメントペーパー
4×8(インチ)
無地 101.6 × 203.2(mm)
厚み 約0.25mm
50枚 15,800円
(税込 17,380円)
カートボタン

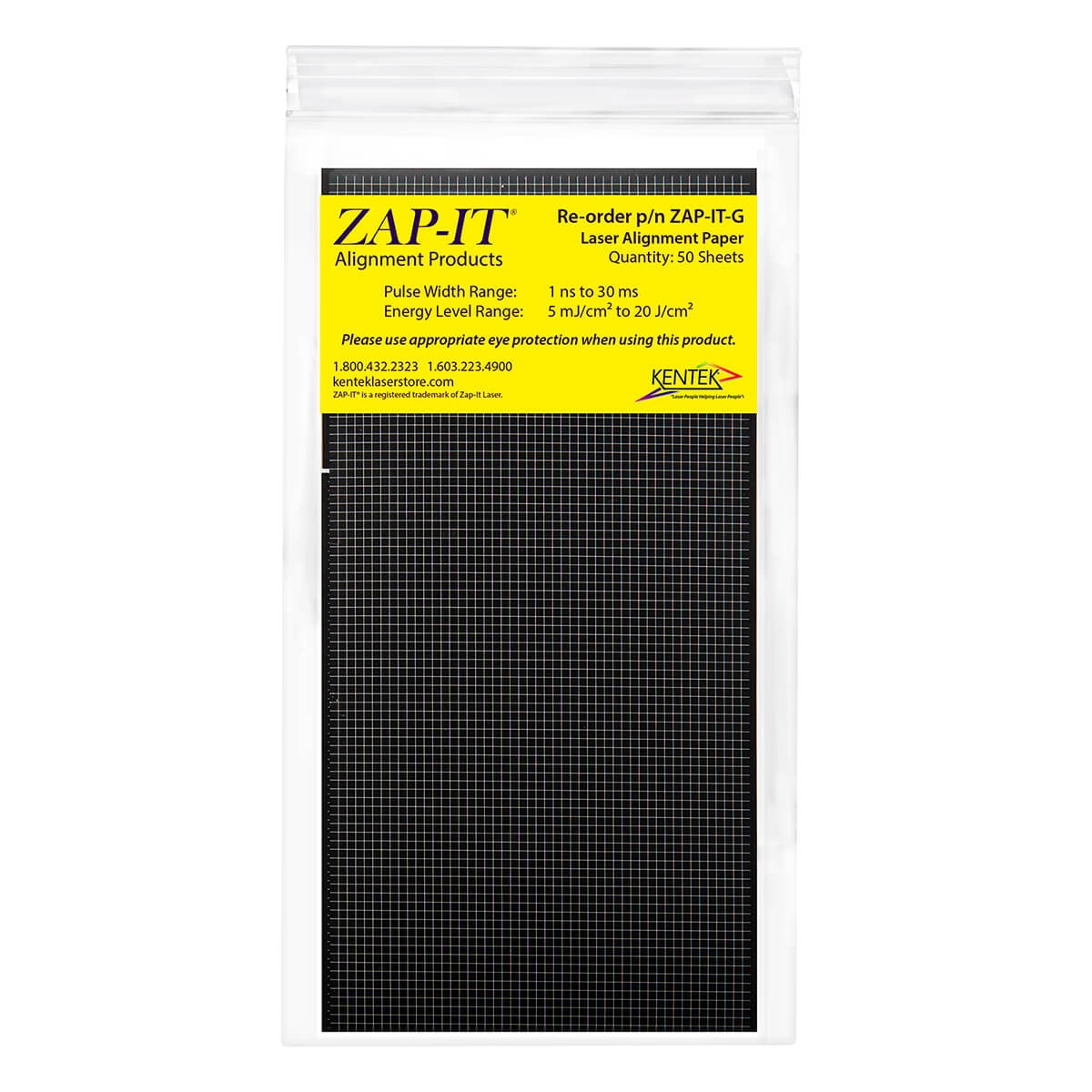

zap-it-g ZAP-IT-G アライメントペーパー 方眼
4×8(インチ)
方眼
(グリッド)
101.6 × 203.2(mm)
厚み 約0.25mm
50枚 16,800円
(税込 18,480円)
カートボタン

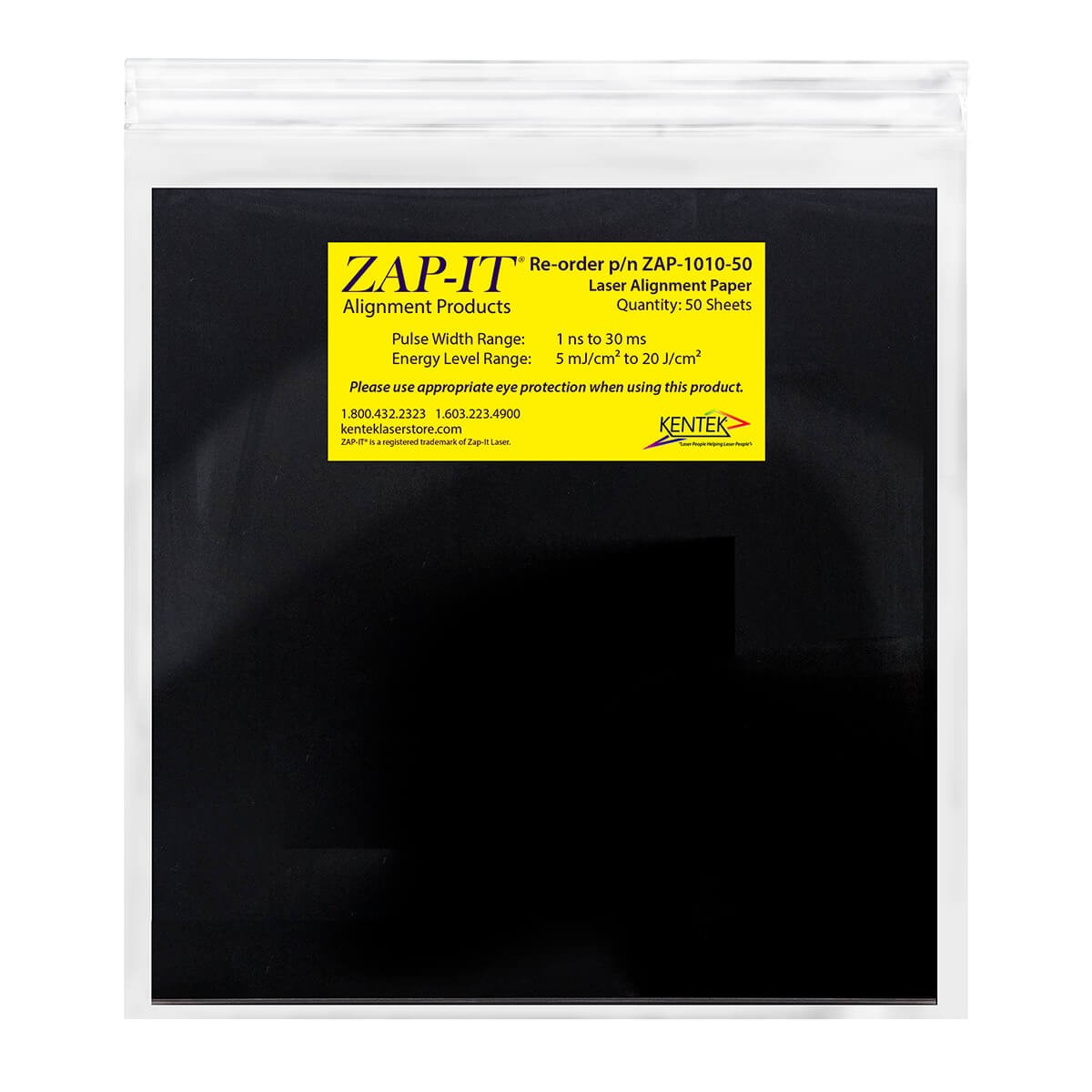

zap-1010-50 ZAP-1010-50 アライメントペーパー
10×10(インチ)
無地 254 × 254(mm)
厚み 約0.25mm
50枚 51,800円
(税込 56,980円)
カートボタン

※商品の梱包、仕様、価格等は予告なく変更する場合がございます。ご了承ください。
カートボタンボタンより、弊社WEBショップ「ラボマイスター」にておもとめいただけます。




■無料サンプルをご希望の方は、お気軽にお問い合わせください。

▶ ダウンロード

   ☞ 製品カタログ (ZAP-IT)

―ご注意―

  • レーザー安全使用のため、必ず適切なレーザー保護メガネ・マスクを着用下さい。
