パーフェクトガード®（高出力レーザー用防護パネルシステム）
高出力レーザー対応の防護エリアを容易に実現。
外部へのレーザー光の漏洩を防ぐことはもちろん、極力反射光を押さえることで内部の安全性も高めています。
パネル組み立て式の構造と高い拡張性が様々な要求を形にします。
～すべてのレーザーに安全と安心の空間を～
特 徴
・高い安全性
パネル部分にKENTEKのEver-Guard®(1200W/cm2 に100秒以上)を使用しており高出力のレーザーに対応。
フレーム部分も黒を採用することでシステム内での反射光を低減し内部の安全性も高めることができます。
・全てのレーザーに対応
パネルのEver-Guard®は全ての波長域においてパルスとＣＷ両方のレーザーに対応しています。
またオプションウインドウはお使いの波長に合ったタイプをアクリルと塩ビから選択いただけます。
・設置が容易
規格のパネルを接続して構築するので組立てが容易でスペースの拡張や移設も自由自在。
工事の必要も無く手軽に設置可能。
アジャスターやキャスターもご利用いただけます。
・高い拡張性
オプションでKENTEKのEntry-Guard™を主としたインターロックシステムを組み込むことができます。
煩わしいシーケンスなどの作業も不要で接続するだけでインターロック環境が実現できます。
仕 様
- レーザー耐性の高い金属製のEver-Guard®を採用（1200W/cm2のレーザーの照射に100秒以上の耐力を保証 ANSI Z136規格)
- 紫外～赤外まで全ての波長のレーザーに対応
- ごくわずかな反射光もパネルの凹凸形状が拡散

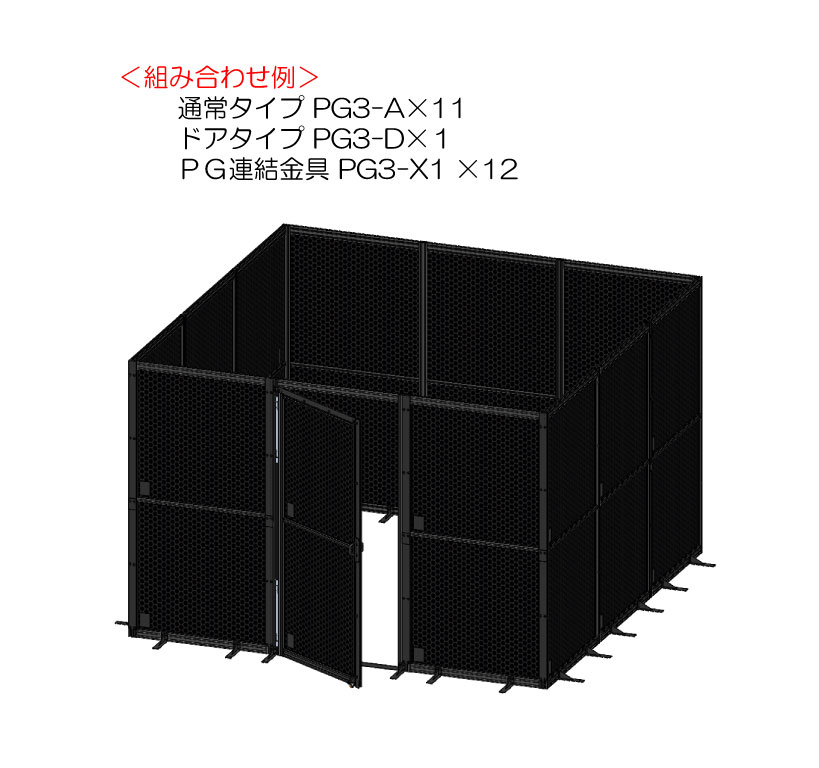

- パネルの組み合わせ方により多様な環境に対応
- 特別な工事は不要で、組立て・設置・拡張・移設が簡単
- 選べるウインドウ（アクリル：KENTEK社製／塩ビ：タキロンシーアイ社製）
- インターロックシステムの追加オプション
- 様々なカスタム対応が可能
製品リスト

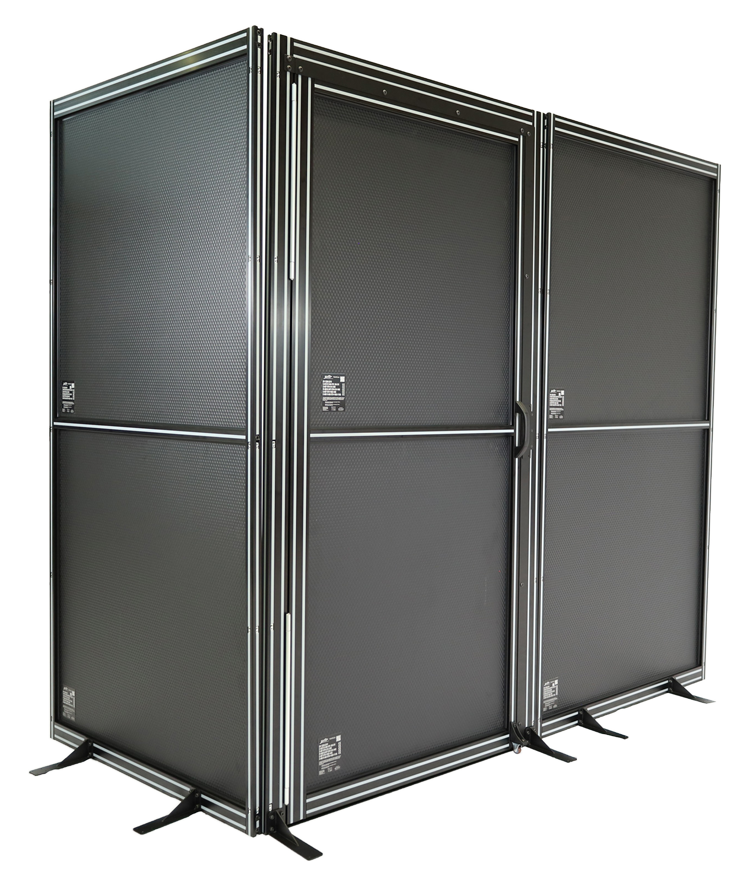

基本システム
| タイプ | 型 番 | パネル部 外寸 | 構 成 | 価 格 |
|---|---|---|---|---|
| TYPE A | PGD-A | W1860×D900×H1800mm | 壁面パネル×5、扉パネル×1 | ¥890,000 （税込 ¥979,000） |
| TYPE B | PGD-B | W1860×D1800×H1800mm | 壁面パネル×7、扉パネル×1 | ¥1,180,000 （税込 ¥1,298,000） |
| TYPE C | PGD-C | W2760×D1800×H1800mm | 壁面パネル×9、扉パネル×1 | ¥1,440,000 （税込 ¥1,584,000） |
※壁面パネル及び扉とも全面KENTEK Ever-Guard®を使用
※アジャスター付き
※2～3名で組み立て可能
※送料別途
オプション1（扉用ウィンドウ）
| 型 番 | 材 質 | 代表的な適用レーザー | 色 | 開口部寸法 | 価 格 |
|---|---|---|---|---|---|
| ACRX-6NDY/PGD | アクリル | Nd:YAG 基本波 | イエローグリーン | W836×H596mm | ¥96,000 （税込¥105,600） |
| ACR-KTP/PGD | アクリル | Nd:YAG 第二高調波 | オレンジ | ¥89,000 （税込¥97,900） |
|
| ACR-DIOXT/PGD | アクリル | 半導体レーザー | グリーン | ¥187,000 （税込¥205,700） |
|
| ACRX-MW/PGD | アクリル | ルビーレーザー | グリーン | ¥149,000 （税込¥163,900） |
|
| ACRX-IR3/PGD | アクリル | ファイバーレーザー | グリーン | ¥127,000 （税込¥139,700） |
|
| ACRK-CO2/PGD | アクリル | UV及びCO2レーザー | 透明 | ¥30,000 （税込¥33,000） |
|
| TSLA W402/PGD | 塩ビ | 950～1150nm | グリーン | 別途お見積もり | |
| TSLA W102/PGD | 塩ビ | 480～550nm | レッド | ||
| TSLA W202/PGD | 塩ビ | 200～515nm | オレンジ | ||
| TSLA W502/PGD | 塩ビ | 570～650nm | ブルー | ||
| TSLA W4066/PGD | 塩ビ | 720～840nm | ダークブルー |
オプション2（追加パーツ）
| 品 名 | 型 番 | 外 寸 | 仕 様 | 価 格 |
|---|---|---|---|---|

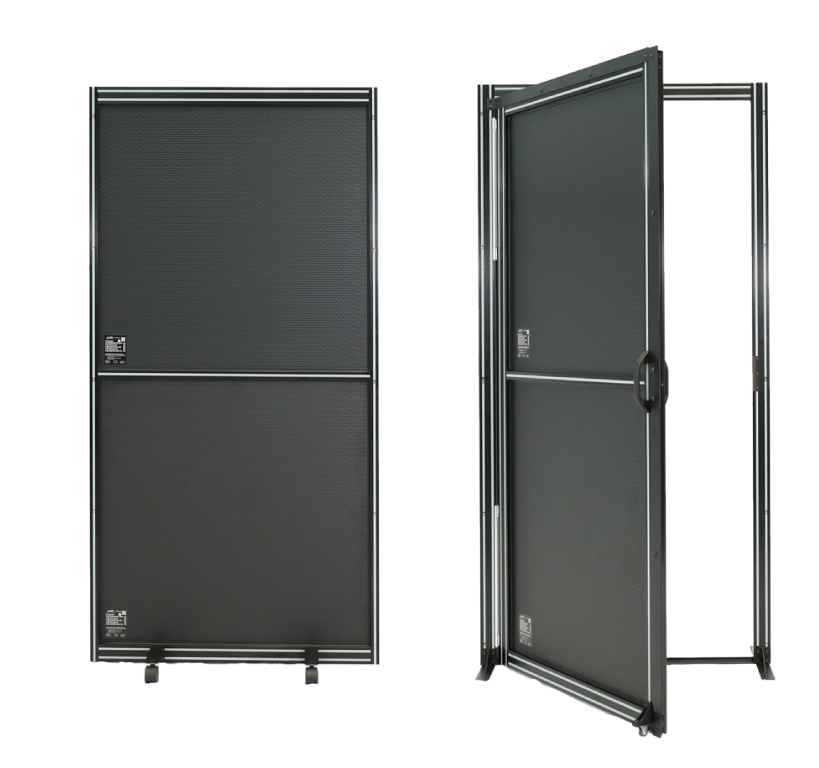

| 標準パネル | PGD/PL01 | W900×D30×H1800mm | Ever-Guard® 中央フレーム | ¥120,000 （税込 ¥132,000） |
| 窓追加用パネル | PGD/PL02 | W900×D30×H1800mm | Ever-Guard® 上部小/下部大 | ¥122,000 （税込 ¥134,200） |
| 接続用パラレルジョイント | HALJ6X2 | ー | 1組 2個 | ¥1,100 （税込 ¥1,210） |
| 接続時用目隠し板 | PGD/BD01 | W50×H1800×t3mm | 1枚 (ﾈｼﾞ,後入れﾅｯﾄ付属) | ¥18,000 （税込 ¥19,800） |
| キャスター付きアジャスター | HAJCHP2525 | ー | 1個 | ¥2,500 （税込 ¥2,750） |
※製品の仕様と価格は予告無く変更になる場合がございます。ご了承ください。
※インターロックシステムの追加については「インターロックシステム」カタログをご参照ください。
※両扉や引き戸、カーテンへの変更も可能です。
※ご要望に合わせてオーダーメードの対応も致します。
※上記以外の仕様につきましてもお気軽にお問い合わせください。
▶ ダウンロード
―ご注意―
レーザー安全使用のため、必ず適切なレーザー保護メガネを着用下さい。
