レーザー遮光ウィンドウ(レーザー保護ウィンドウ)別ページ

ACR-RUB レーザー遮光(保護)ウインドウ


acr-rub

主に医療用として使用されているルビーレーザー(694nm)用のレーザー遮光(保護)ウインドウ。
紫外域とCO2レーザーにも対応しています。



 ▶ 適合波長/OD値
  • 190-375nm / OD 5以上
  • 630-730nm / OD 2以上
  • OD 3+ @ 650-720nm
  • OD 5+ @ 670-710nm
  • OD 6+ @ 694nm
  • OD 5+ @ 10600 nm

  • 可視光透過率:約 45%
  • ウインドウカラー:ブルー
  • 材質:アクリル
  • 厚み: 約t3.2mm
  • 認証:ANSI Z136 / 米レーザー安全規格
  • REACH準拠
  • RoHS準拠
  • アメリカ製

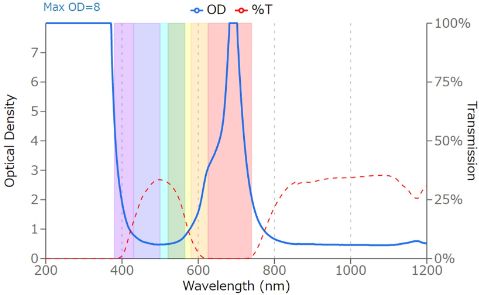

レーザー遮光ウィンドウacr-rub

透過率

OD 1 :10%
OD 2 : 1%
OD 3 : 0.1%
OD 4 : 0.01%
OD 5 : 0.001%
OD 6 : 0.0001%
OD 7 : 0.00001%
OD 8 : 0.000001%



型 番 サイズ 価 格
 ACR-RUB-A   t 3.2mm × 304.8mm × 304.8mm  ¥34,700
(税込¥38,170)
カートボタン
ACR-RUB-B t 3.2mm × 304.8mm × 609.6mm ¥62,900
(税込¥130,350)
カートボタン
ACR-RUB-C t 3.2mm × 609.6mm × 609.6mm ¥118,500
(税込¥130,350)
カートボタン
ACR-RUB-D t 3.2mm × 609.6mm × 914.4mm ¥170,200
(税込¥187,220)
カートボタン
- - -
- - -
- - -
ACR-RUB-G カスタムサイズ
(最大 609.6mm × 914.4mm)
お見積もり

※ 【規格サイズ】 外形公差:±3.2mm 、厚み公差:±0.4mm




▶ 成形加工

ご要望に応じて様々な形状、寸法、穴あけ加工も対応しております。お気軽にお問い合わせください。

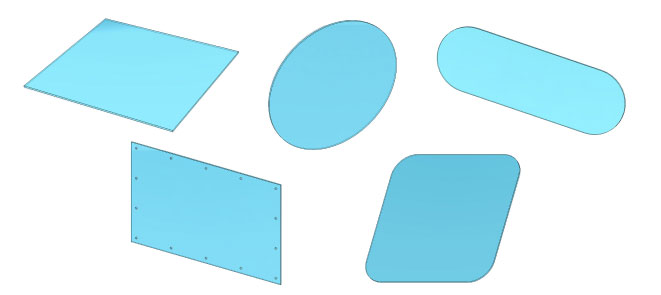

レーザー遮光ウィンドウ 成形加工例

―ご注意―

  • 必ずお使いのレーザーの波長に適合したウインドウをご利用ください。
  • 本製品はレーザーの散乱光の漏洩を防ぐためのものです。長時間ハイパワーのレーザーの照射に耐えられるわけではありません。
  • 損傷が発生した場合や大きなレーザーエネルギーを受けた場合は性能を著しく損なう場合がございますので、そのまま本製品を使用しないでください。
  • 本製品を通しての場合も絶対にレーザー光を直接見ないでください。遮光ウインドウ越しでも眼への直接照射は重大な事故につながる場合があります。
  • レーザー発振状況下ではレーザー遮光ウインドウの有無にかかわらず必ずレーザー保護メガネを着用してください。
  • 本製品は外部へのレーザー光の漏洩を防ぐことで安全性を高めるための商品ですが、人体(眼など)やその他の物の安全を保証するものではありません。

※ウインドウの色は実際の製品と多少異なる場合がございます。
※商品のデザイン、仕様、外観、価格は予告なく変更する場合がありますのでご了承ください。
